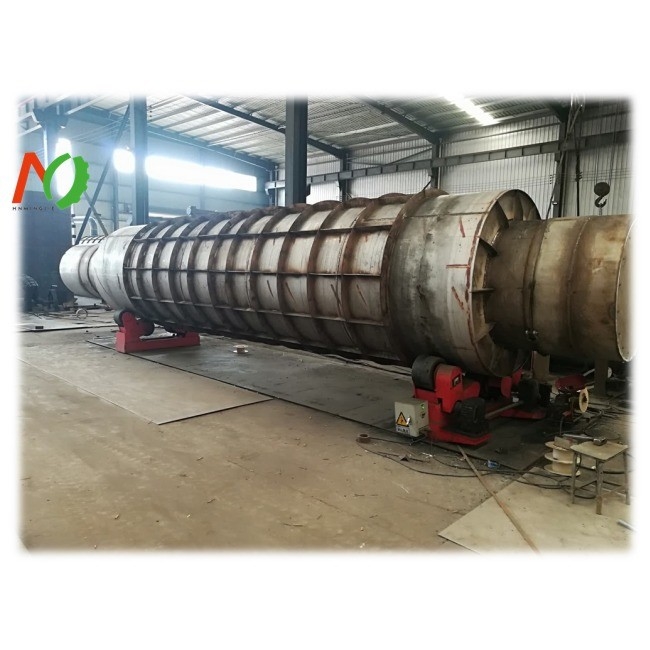

Equipamento de produção de biocarbono por pirólise de fluxo de ar contínuo Combustível Biomassa Gás Elétrico

Eu....Gráfico de fluxo geral

II - Ações.Parâmetro da máquina

II - AçõesEu...O processo de reação

1.Preaquecimento do reator por 2 horas, após a temperatura atingir 150 graus, a alimentação pode ser iniciada

2.Continuar a introduzir o material no cilindro interno do reator para uma maior desidratação e pré-aquecimento.

O material será movido para o cilindro exterior do reator por defletor para completar a carbonização.

3.Gás de síntese de material liberado durante o processo de carbonização,e o gás de síntese vaiA partir daí, a poluição deve ser removida pelo coletor de poeira do ciclone e depois passada através dos condensadores paraseparados Vinagre de madeira e alcatrão.Há gás de síntese não condensável que será principalmente reciclado como combustível para aquecer o reator, e uma pequena parte do gás de síntese extra será queimado diretamente para liberar a pressão do reator.

4.O material permanece no reator por 15-25 minutos para se tornar o biochar, em seguida, o biochar pode ser descarregado para fora do reator por um parafuso de descarga de resfriamento por água,A camisa de água do descarregador pode esfriar a temperatura do biochar para garantir a segurança.

5.Os gases de combustível da queima do combustível passarão pela torre de pulverização para limpeza por filtros que são a lavagem de água, adsorção cerâmica de anéis e pulverização de água.Depois disso, o gás de combustão pode ser descarregado no ar.

6.A piscina de água continua a fornecer água fria para condensadores, parafusos de descarga de resfriamento de água e torre de pulverização.A torre de resfriamento é usada para resfriar a água quente deste dispositivo para garantir a eficiência de resfriamentoA água não tocará o material, que está em circulação.

IV.Produto final e aplicação

v.Exibição do projeto
